Ο παγκόσμιος χάρτης του ραδιοερασιτέχνη

Ο DX World Map είναι ένα από τα πιο χρήσιμα εργαλεία για κάθε ραδιοερασιτέχνη που ασχολείται με DXing, contests και awards. Δεν είναι απλώς ένας πολιτικός χάρτης του κόσμου. Περιλαμβάνει πληροφορίες ειδικά για τον ραδιοερασιτεχνισμό, όπως callsign prefixes, ITU Zones, CQ Zones και DXCC Entities.

Τι είναι το DX;

Με τον όρο DX εννοούμε συνήθως την επικοινωνία με έναν μακρινό ή ιδιαίτερα ενδιαφέροντα σταθμό. Το DXing είναι το «κυνήγι» αυτών των επαφών και αποτελεί μία από τις δημοφιλέστερες δραστηριότητες στα HF.

Ένας Έλληνας ραδιοερασιτέχνης μπορεί, όταν οι συνθήκες διάδοσης το επιτρέπουν, να πραγματοποιήσει QSO με σταθμούς στην Ιαπωνία, την Αυστραλία, την Αμερική, την Αφρική ή σχεδόν οποιοδήποτε άλλο σημείο του κόσμου.

Callsign Prefixes

Τα πρώτα γράμματα και αριθμοί ενός callsign μάς βοηθούν να αναγνωρίσουμε την προέλευση ενός σταθμού.

Για παράδειγμα:

SV – Ελλάδα
I – Ιταλία
F – Γαλλία
JA – Ιαπωνία
ZS – Νότια Αφρική

Οι διεθνείς σειρές διακριτικών κατανέμονται στις εθνικές διοικήσεις στο πλαίσιο των ITU Radio Regulations. Έτσι, με λίγη εμπειρία, ένας DXer μπορεί να ακούσει ένα callsign και να καταλάβει σχεδόν αμέσως από ποιο μέρος του κόσμου εκπέμπει ο σταθμός.

ITU Zones και CQ Zones

Στους ραδιοερασιτεχνικούς παγκόσμιους χάρτες θα συναντήσουμε δύο διαφορετικά συστήματα γεωγραφικών ζωνών.

Οι ITU Zones προέρχονται από τη γεωγραφική διαίρεση που χρησιμοποιείται στο διεθνές σύστημα ραδιοεπικοινωνιών, ενώ οι CQ Zones χρησιμοποιούνται ευρέως στο DXing, στα awards και στα contests.

Οι CQ Zones είναι συνολικά 40.

Είναι σημαντικό να θυμόμαστε:

ITU Zone ≠ CQ Zone

Ένας σταθμός μπορεί επομένως να έχει έναν αριθμό ITU Zone και διαφορετικό αριθμό CQ Zone.

Τι είναι τα DXCC Entities;

Στο DXing δεν μιλάμε μόνο για χώρες αλλά και για DXCC Entities.

Το DXCC (DX Century Club) είναι το γνωστό πρόγραμμα βραβείων της ARRL. Ένα DXCC Entity δεν είναι απαραίτητα ένα ανεξάρτητο κράτος. Νησιά, απομακρυσμένες περιοχές και άλλες γεωγραφικές ή πολιτικές οντότητες μπορούν, εφόσον πληρούν τους κανονισμούς του προγράμματος, να μετρούν ξεχωριστά.

Για το βασικό DXCC Award απαιτούνται επιβεβαιωμένες επαφές με τουλάχιστον 100 DXCC Entities.

Έτσι αρχίζει για πολλούς το πραγματικό «κυνήγι»:

Worked – Confirmed – New One!

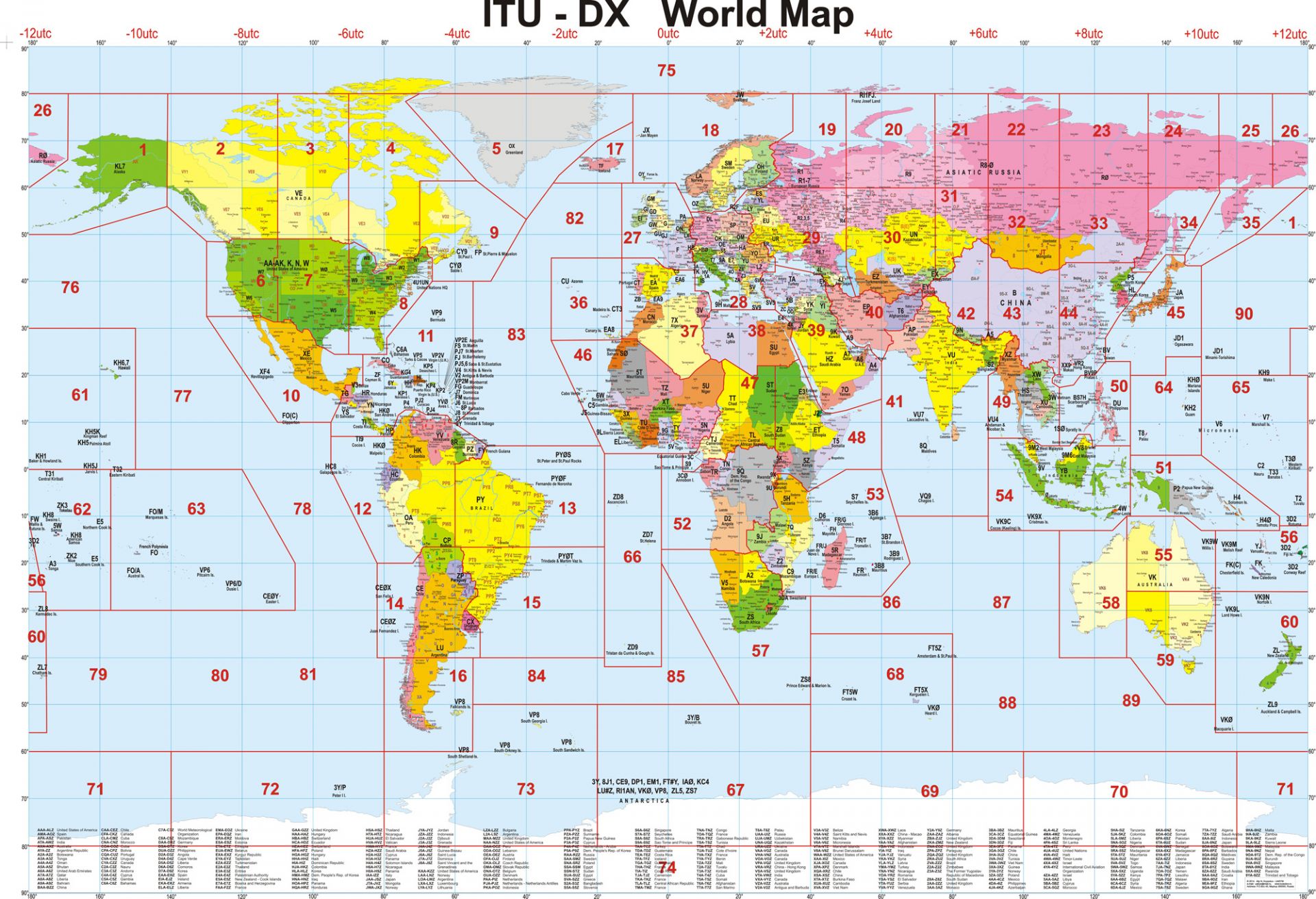

Τι μας δείχνει ένας DX World Map;

Ένας καλός ραδιοερασιτεχνικός παγκόσμιος χάρτης μπορεί να μας δείξει με μια ματιά:

Prefixes – DXCC Entities – ITU Zones – CQ Zones – Continents – γεωγραφικές περιοχές.

Αν χρησιμοποιούμε κατευθυνόμενη κεραία, ένας Azimuthal Map μπορεί επιπλέον να μας βοηθήσει να βρούμε τη σωστή κατεύθυνση προς τον DX σταθμό και να κατανοήσουμε τα Short Path και Long Path.

Οι σύγχρονοι ψηφιακοί χάρτες μπορούν ακόμη να εμφανίζουν τη ζώνη ημέρας και νύχτας και τη Grey Line, πληροφορίες ιδιαίτερα χρήσιμες για την κατανόηση της διάδοσης στα HF.

Ένας κόσμος γεμάτος Callsigns

Για τον DXer, ο παγκόσμιος χάρτης δεν αποτελείται μόνο από χώρες.

Αποτελείται από prefixes, zones, DXCC entities, νησιά και σπάνιους σταθμούς που περιμένουν να μπουν στο logbook.

Στην αρχή χρειάζεται να κοιτάμε συνεχώς τον χάρτη για να αναγνωρίσουμε ένα prefix. Με τον καιρό όμως αρκούν τα πρώτα γράμματα ενός callsign:

JA… Ιαπωνία.
ZS… Νότια Αφρική.
SV9… Κρήτη.

Και αυτή είναι μία από τις ομορφότερες πλευρές του DXing: να γνωρίζεις τον κόσμο, μία ραδιοερασιτεχνική επαφή τη φορά.

Επιμέλεια άρθρου: SV9KNA

Call Sign Allocated to / Call Sign Allocated to
AAA-ALZ United States of America / TVA-TXZ France
AMA-AOZ Spain / TYA-TYZ Benin (Republic of)
APA-ASZ Pakistan (Islamic Republic of) / TZA-TZZ Mali (Republic of)
ATA-AWZ India (Republic of) / T2A-T2Z Tuvalu
AXA-AXZ Australia / T3A-T3Z Kiribati (Republic of)
AYA-AZZ Argentine Republic / T4A-T4Z Cuba
A2A-A2Z Botswana (Republic of) / T5A-T5Z Somali Democratic Republic
A3A-A3Z Tonga (Kingdom of) / T6A-T6Z Afghanistan (Islamic State of)
A4A-A4Z Oman (Sultanate of) / T7A-T7Z San Marino (Republic of)
A5A-A5Z Bhutan (Kingdom of) / T8A-T8Z Palau (Republic of)
A6A-A6Z United Arab Emirates / UAA-UIZ Russian Federation
A7A-A7Z Qatar (State of) / UJA-UMZ Uzbekistan (Republic of)
A8A-A8Z Liberia (Republic of) / UNA-UQZ Kazakhstan (Republic of)
A9A-A9Z Bahrain (State of) / URA-UZZ Ukraine
BAA-BZZ China (People's Republic of) / VAA-VGZ Canada
CAA-CEZ Chile / VHA-VNZ Australia
CFA-CKZ Canada / VOA-VOZ Canada
CLA-CMZ Cuba / VPA-VQZ United Kingdom of Great Britain and Northern Ireland
CNA-CNZ Morocco (Kingdom of) / VRA-VRZ China (People's Republic of) - Hong Kong
COA-COZ Cuba / VSA-VSZ United Kingdom of Great Britain and Northern Ireland
CPA-CPZ Bolivia (Republic of) / VTA-VWZ India (Republic of)
CQA-CUZ Portugal / VXA-VYZ Canada
CVA-CXZ Uruguay (Eastern Republic of) / VZA-VZZ Australia
CYA-CZZ Canada / V2A-V2Z Antigua and Barbuda
C2A-C2Z Nauru (Republic of) / V3A-V3Z Belize
C3A-C3Z Andorra (Principality of) / V4A-V4Z Saint Kitts and Nevis
C4A-C4Z Cyprus (Republic of) / V5A-V5Z Namibia (Republic of)
C5A-C5Z Gambia (Republic of the) / V6A-V6Z Micronesia (Federated States of)
C6A-C6Z Bahamas (Commonwealth of the) / V7A-V7Z Marshall Islands (Republic of the)
* C7A-C7Z World Meteorological Organization / V8A-V8Z Brunei Darussalam
C8A-C9Z Mozambique (Republic of) / WAA-WZZ United States of America
DAA-DRZ Germany (Federal Republic of) / XAA-XIZ Mexico
DSA-DTZ Korea (Republic of) / XJA-XOZ Canada
DUA-DZZ Philippines (Republic of the) / XPA-XPZ Denmark
D2A-D3Z Angola (Republic of) / XQA-XRZ Chile
D4A-D4Z Cape Verde (Republic of) / XSA-XSZ China (People's Republic of)
D5A-D5Z Liberia (Republic of) / XTA-XTZ Burkina Faso
D6A-D6Z Comoros (Islamic Federal Republic of the) / XUA-XUZ Cambodia (Kingdom of)
D7A-D9Z Korea (Republic of) / XVA-XVZ Viet Nam (Socialist Republic of)
EAA-EHZ Spain / XWA-XWZ Lao People's Democratic Republic
EIA-EJZ Ireland / XXA-XXZ China (People's Republic of) - Macao        (WRC-07)
EKA-EKZ Armenia (Republic of) / XYA-XZZ Myanmar (Union of)
ELA-ELZ Liberia (Republic of) / YAA-YAZ Afghanistan (Islamic State of)
EMA-EOZ Ukraine / YBA-YHZ Indonesia (Republic of)
EPA-EQZ Iran (Islamic Republic of) / YIA-YIZ Iraq (Republic of)
ERA-ERZ Moldova (Republic of) / YJA-YJZ Vanuatu (Republic of)
ESA-ESZ Estonia (Republic of) / YKA-YKZ Syrian Arab Republic
ETA-ETZ Ethiopia (Federal Democratic Republic of) / YLA-YLZ Latvia (Republic of)
EUA-EWZ Belarus (Republic of) / YMA-YMZ Turkey
EXA-EXZ Kyrgyz Republic / YNA-YNZ Nicaragua
EYA-EYZ Tajikistan (Republic of) / YOA-YRZ Romania
EZA-EZZ Turkmenistan / YSA-YSZ El Salvador (Republic of)
E2A-E2Z Thailand / YTA-YUZ Serbia (Republic of)                                 (WRC-07)
E3A-E3Z Eritrea / YVA-YYZ Venezuela (Republic of)
** E4A-E4Z Palestinian Authority / Y2A-Y9Z Germany (Federal Republic of)
E5A-E5Z New Zealand - Cook Islands                     (WRC-07) / ZAA-ZAZ Albania (Republic of)
E6A-E6Z New Zealand - Niue / ZBA-ZJZ United Kingdom of Great Britain and Northern Ireland
E7A-E7Z Bosnia and Herzegovina (Republic of)        (WRC-07) / ZKA-ZMZ New Zealand
FAA-FZZ France / ZNA-ZOZ United Kingdom of Great Britain and Northern Ireland
GAA-GZZ United Kingdom of Great Britain and Northern Ireland / ZPA-ZPZ Paraguay (Republic of)
HAA-HAZ Hungary (Republic of) / ZQA-ZQZ United Kingdom of Great Britain and Northern Ireland
HBA-HBZ Switzerland (Confederation of) / ZRA-ZUZ South Africa (Republic of)
HCA-HDZ Ecuador / ZVA-ZZZ Brazil (Federative Republic of)
HEA-HEZ Switzerland (Confederation of) / Z2A-Z2Z Zimbabwe (Republic of)
HFA-HFZ Poland (Republic of) / Z3A-Z3Z The Former Yugoslav Republic of Macedonia
HGA-HGZ Hungary (Republic of) / Z6A-Z6Z Kosovo (Republic of)
HHA-HHZ Haiti (Republic of) / Z8A-Z8Z South Sudan (Republic of)
HIA-HIZ Dominican Republic / 2AA-2ZZ United Kingdom of Great Britain and Northern Ireland
HJA-HKZ Colombia (Republic of) / 3AA-3AZ Monaco (Principality of)
HLA-HLZ Korea (Republic of) / 3BA-3BZ Mauritius (Republic of)
HMA-HMZ Democratic People's Republic of Korea / 3CA-3CZ Equatorial Guinea (Republic of)
HNA-HNZ Iraq (Republic of) / 3DA-3DM Swaziland (Kingdom of)
HOA-HPZ Panama (Republic of) / 3DN-3DZ Fiji (Republic of)
HQA-HRZ Honduras (Republic of) / 3EA-3FZ Panama (Republic of)
HSA-HSZ Thailand / 3GA-3GZ Chile
HTA-HTZ Nicaragua / 3HA-3UZ China (People's Republic of)
HUA-HUZ El Salvador (Republic of) / 3VA-3VZ Tunisia
HVA-HVZ Vatican City State / 3WA-3WZ Viet Nam (Socialist Republic of)
HWA-HYZ France / 3XA-3XZ Guinea (Republic of)
HZA-HZZ Saudi Arabia (Kingdom of) / 3YA-3YZ Norway
H2A-H2Z Cyprus (Republic of) / 3ZA-3ZZ Poland (Republic of)
H3A-H3Z Panama (Republic of) / 4AA-4CZ Mexico
H4A-H4Z Solomon Islands / 4DA-4IZ Philippines (Republic of the)
H6A-H7Z Nicaragua / 4JA-4KZ Azerbaijani Republic
H8A-H9Z Panama (Republic of) / 4LA-4LZ Georgia (Republic of)
IAA-IZZ Italy / 4MA-4MZ Venezuela (Republic of)
JAA-JSZ Japan / 4OA-4OZ Montenegro (Republic of)                   (WRC-07)
JTA-JVZ Mongolia / 4PA-4SZ Sri Lanka (Democratic Socialist Republic of)
JWA-JXZ Norway / 4TA-4TZ Peru
JYA-JYZ Jordan (Hashemite Kingdom of) / * 4UA-4UZ United Nations
JZA-JZZ Indonesia (Republic of) / 4VA-4VZ Haiti (Republic of)
J2A-J2Z Djibouti (Republic of) / 4WA-4WZ Democratic Republic of Timor-Leste   (WRC-03)
J3A-J3Z Grenada / 4XA-4XZ Israel (State of)
J4A-J4Z Greece / * 4YA-4YZ International Civil Aviation Organization
J5A-J5Z Guinea-Bissau (Republic of) / 4ZA-4ZZ Israel (State of)
J6A-J6Z Saint Lucia / 5AA-5AZ Libya (Socialist People's Libyan Arab Jamahiriya)
J7A-J7Z Dominica (Commonwealth of) / 5BA-5BZ Cyprus (Republic of)
J8A-J8Z Saint Vincent and the Grenadines / 5CA-5GZ Morocco (Kingdom of)
KAA-KZZ United States of America / 5HA-5IZ Tanzania (United Republic of)
LAA-LNZ Norway / 5JA-5KZ Colombia (Republic of)
LOA-LWZ Argentine Republic / 5LA-5MZ Liberia (Republic of)
LXA-LXZ Luxembourg / 5NA-5OZ Nigeria (Federal Republic of)
LYA-LYZ Lithuania (Republic of) / 5PA-5QZ Denmark
LZA-LZZ Bulgaria (Republic of) / 5RA-5SZ Madagascar (Republic of)
L2A-L9Z Argentine Republic / 5TA-5TZ Mauritania (Islamic Republic of)
MAA-MZZ United Kingdom of Great Britain and Northern Ireland / 5UA-5UZ Niger (Republic of the)
NAA-NZZ United States of America / 5VA-5VZ Togolese Republic
OAA-OCZ Peru / 5WA-5WZ Samoa (Independent State of)
ODA-ODZ Lebanon / 5XA-5XZ Uganda (Republic of)
OEA-OEZ Austria / 5YA-5ZZ Kenya (Republic of)
OFA-OJZ Finland / 6AA-6BZ Egypt (Arab Republic of)
OKA-OLZ Czech Republic / 6CA-6CZ Syrian Arab Republic
OMA-OMZ Slovak Republic / 6DA-6JZ Mexico
ONA-OTZ Belgium / 6KA-6NZ Korea (Republic of)
OUA-OZZ Denmark / 6OA-6OZ Somali Democratic Republic
PAA-PIZ Netherlands (Kingdom of the) / 6PA-6SZ Pakistan (Islamic Republic of)
PJA-PJZ Netherlands (Kingdom of the) - Netherlands Caribbean / 6TA-6UZ Sudan (Republic of the)
PKA-POZ Indonesia (Republic of) / 6VA-6WZ Senegal (Republic of)
PPA-PYZ Brazil (Federative Republic of) / 6XA-6XZ Madagascar (Republic of)
PZA-PZZ Suriname (Republic of) / 6YA-6YZ Jamaica
P2A-P2Z Papua New Guinea / 6ZA-6ZZ Liberia (Republic of)
P3A-P3Z Cyprus (Republic of) / 7AA-7IZ Indonesia (Republic of)
P4A-P4Z Netherlands (Kingdom of the) - Aruba / 7JA-7NZ Japan
P5A-P9Z Democratic People's Republic of Korea / 7OA-7OZ Yemen (Republic of)
RAA-RZZ Russian Federation / 7PA-7PZ Lesotho (Kingdom of)
SAA-SMZ Sweden / 7QA-7QZ Malawi
SNA-SRZ Poland (Republic of) / 7RA-7RZ Algeria (People's Democratic Republic of)
SSA-SSM Egypt (Arab Republic of) / 7SA-7SZ Sweden
SSN-STZ Sudan (Republic of the) / 7TA-7YZ Algeria (People's Democratic Republic of)
SUA-SUZ Egypt (Arab Republic of) / 7ZA-7ZZ Saudi Arabia (Kingdom of)
SVA-SZZ Greece / 8AA-8IZ Indonesia (Republic of)
S2A-S3Z Bangladesh (People's Republic of) / 8JA-8NZ Japan
S5A-S5Z Slovenia (Republic of) / 8OA-8OZ Botswana (Republic of)
S6A-S6Z Singapore (Republic of) / 8PA-8PZ Barbados
S7A-S7Z Seychelles (Republic of) / 8QA-8QZ Maldives (Republic of)
S8A-S8Z South Africa (Republic of) / 8RA-8RZ Guyana
S9A-S9Z Sao Tome and Principe (Democratic Republic of) / 8SA-8SZ Sweden
TAA-TCZ Turkey / 8TA-8YZ India (Republic of)
TDA-TDZ Guatemala (Republic of) / 8ZA-8ZZ Saudi Arabia (Kingdom of)
TEA-TEZ Costa Rica / 9AA-9AZ Croatia (Republic of)
TFA-TFZ Iceland / 9BA-9DZ Iran (Islamic Republic of)
TGA-TGZ Guatemala (Republic of) / 9EA-9FZ Ethiopia (Federal Democratic Republic of)
THA-THZ France / 9GA-9GZ Ghana
TIA-TIZ Costa Rica / 9HA-9HZ Malta
TJA-TJZ Cameroon (Republic of) / 9IA-9JZ Zambia (Republic of)
TKA-TKZ France / 9KA-9KZ Kuwait (State of)
TLA-TLZ Central African Republic / 9LA-9LZ Sierra Leone
TMA-TMZ France / 9MA-9MZ Malaysia
TNA-TNZ Congo (Republic of the) / 9NA-9NZ Nepal
TOA-TQZ France / 9OA-9TZ Democratic Republic of the Congo
TRA-TRZ Gabonese Republic / 9UA-9UZ Burundi (Republic of)
TSA-TSZ Tunisia / 9VA-9VZ Singapore (Republic of)
TTA-TTZ Chad (Republic of) / 9WA-9WZ Malaysia
TUA-TUZ Côte d'Ivoire (Republic of) / 9XA-9XZ Rwandese Republic
    / 9YA-9ZZ Trinidad and Tobago

* Series allocated to an international organization.

** In response to Resolution 99 (Minneapolis, 1998) of the Plenipotentiary Conference (WRC-2000)

Ένωση Ραδιοερασιτεχνών Κρήτης

Radio Amateur Society of Crete


Σολωμού Σολωμού Κτίριο 14Β
Εργατικές κατοικίες Αγίας Αικατερίνης
Ηράκλειο - Κρήτης
Τ.Κ. 71 307

Ένωση Ραδιοερασιτεχνών Κρήτης
Ταχ. Θυρίδα 1390 - Τ.Κ. 71 110
Ηράκλειο Κρήτης
rasc@rasc.gr

Facebook Youtube
Βρείτε το άθροισμα των 6 και 3.
